Répulsif pour chiens / Dog repellent
Oscillateurs 2 / Oscillators 2
|
Le circuit répulsif à ultrasons pour chiens présenté ci-dessous est très
efficace grâce à sa configuration en pont en H, qui génère une puissante
action de va-et-vient sur le transducteur ultrasonique. Ce mode de va-et-vient crée un effet de pompage sur le transducteur, amplifiant considérablement les impulsions ultrasoniques produites. Ce circuit a été testé avec succès sur des chiens et des chats. La procédure de test a nécessité beaucoup de travail et d'efforts. |

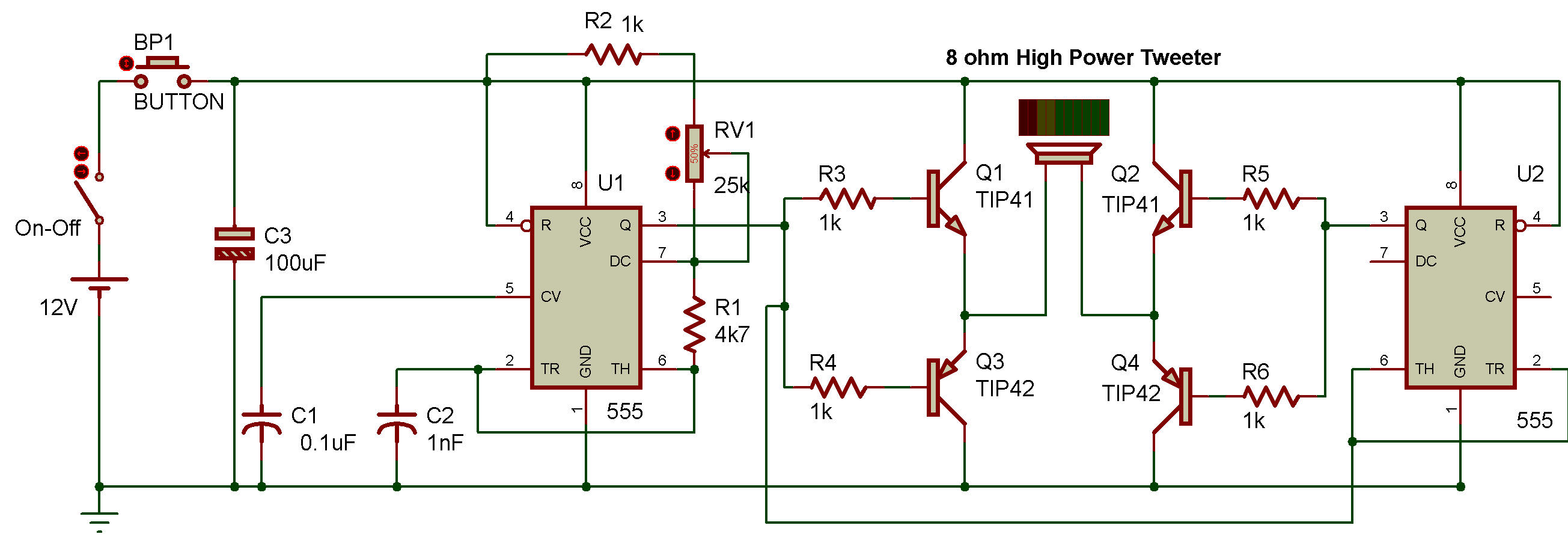

The ultrasonic dog repellent circuit shown below is a highly effective
design due to its H-bridge configuration, which generates a powerful
push-pull action on the attached ultrasonic transducer. The push-pull mode creates a pumping action on the transducer causing massive thrusts on the generated ultrasonic pulses. This circuit was practically tried on dogs and cats with positive results. The testing procedure required a lot of hard work and dedicated effort. |
|
Fonctionnement du circuit Le circuit intégré U1 est configuré comme un circuit astable 555 classique, générant des impulsions carrées sur sa broche de sortie n° 3. La fréquence de sortie de U1 est déterminée par la résistance R1 et le potentiomètre RV1. Cette sortie est appliquée aux transistors de commande Q1 et Q3 du pont en H. La fréquence présente sur la broche n° 3 de U1 est également appliquée aux broches 2 et 6 d'un autre étage 555, le circuit intégré U2. Ce dernier, un circuit 555, est configuré en circuit set-reset, permettant ainsi le bon fonctionnement des transistors de commande du pont en H. La broche de sortie n° 3 de U2 est connectée aux transistors Q2 et Q4, qui constituent l'autre paire de transistors de commande du pont en H. Le circuit intégré U2 garantit que lorsque la broche n° 3 de U1 est à l'état haut (conductivité), sa broche n° 3 est à l'état bas (désactivation), et inversement. Ceci garantit le fonctionnement sûr des transistors du pont en H, qui fonctionnent toujours en diagonale, provoquant une conduction alternée (push-pull ou inversement) de la charge, qui est ici un transducteur. L'action push-pull du diaphragme du transducteur génère de puissantes impulsions qui contribuent à créer une forte force de répulsion sur les animaux tels que les chiens et les chats. |
How the Circuit Works The U1 is configured as a normal IC 555 astable circuit which generates square wave pulses at its output pin#3. The resistor R1 along with the RV1 pot value determine the frequency of U1 output. This output from U1 is applied to Q1, Q3 driver transistors of the H-Bridge configuration. This frequency at pin#3 of U1 is also fed to the pin2 and pin6 of another U2 555 stage. This 555 U2 is configured as a set-reset circuit, which works efficiently to enable the correct functioning of the H-bridge transistor driver. The output pin#3 of U2 is connected with Q2, Q4 which forms the other set of driver transistors of the H-bridge circuit. The U2 ensures that during the ON periods of U1 pin#3, the U2 pin#3 is OFF, and vice versa. This ensures a safe operation of the H-bridge transistors which always operate diagonally, causing an alternate push-pull or reverse forward conduction of the load, which is a transducer in this circuit. The push pull action of the transducer diaphragm causes powerful thrusts on the generated pulses which ultimately helps to create a strong repelling action on animals like dogs and cats. |
