Introduction

Mes premiers pas avec le Breadboard

Cette section vous aidera à améliorer vos compétences en électronique. Je vous apprendrai à interpréter les schémas de circuits et à utiliser les Breadboard (plaques d'essai).

Ensuite, je vous montrerai, étape par étape, comment construire un circuit simple sur un breadboard.

Après cela, vous serez autonome : vous utiliserez les listes de composants et les schémas de circuits pour réaliser vos propres montages.

La construction de circuits à partir de schémas est une compétence essentielle pour toute personne intéressée par l'électronique, du débutant à l'expert.

LE MATÉRIEL

Tous les composants nécessaires à la construction des circuits présentés dans cette section sont peu coûteux et faciles à trouver.

Voici la liste des composants électroniques requis.

Composant	Valeur
Pile 9 V standard	Pile 9 V
Clip pour pile	Connexion permettant de relier la pile au breadboard
	ou un supports de piles 9V avec interrupteur

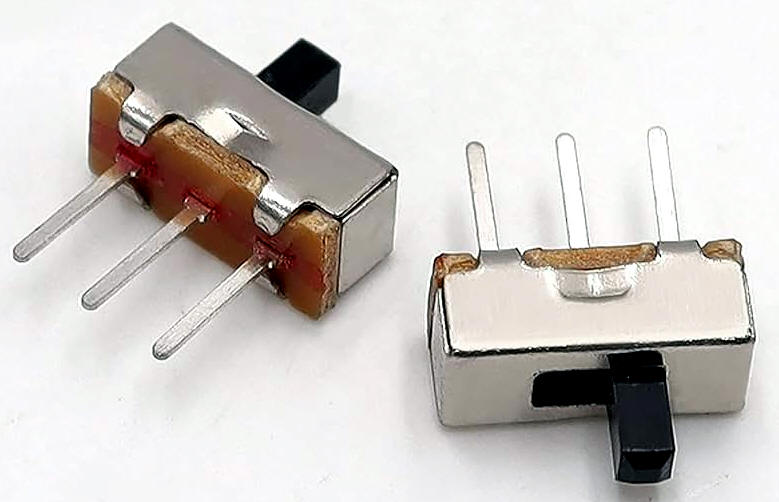

Interrupteur DIP	Interrupteur qui s'insère dans un breadboard interrupteurs DIP à glissière unipolaires bidirectionnels (SPDT) à 2 ou 3 broches
Breadboard	Plaque d'essai à environ 400 trous
Fils de connexion	Paquet d'au moins 20 fils de connexion pour breadboard
Résistance 1/4W	470 Ω
	100 Ω
	1 kΩ x 4
	10 kΩ
	47 kΩ x 2
	100 kΩ
Potentiomètre DIP	100K
Condensateur non polarisé	0,1 µF x 3
Condensateur polarisé	4,7 µF
	10 µF x 2
	100 µF
Transistor	BC547 x 2 ou N'importe quel transistor NPN à usage général fera l'affaire.
LED (DEL) x 10	Diodes électroluminescentes standard
Circuit Intégré (IC) DIP

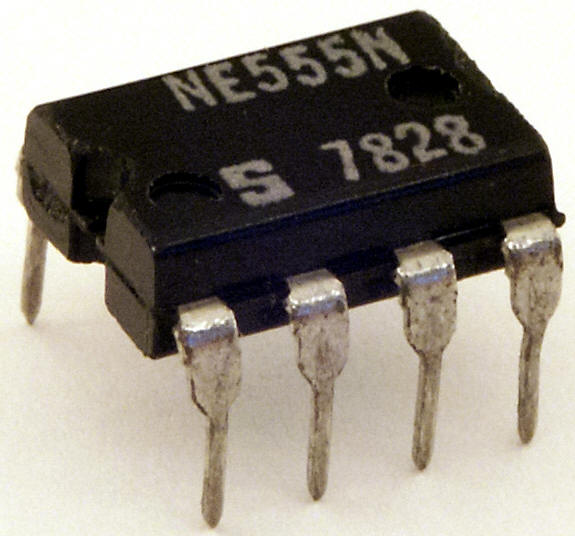

555	555 Timer
4017	Circuit intégré compteur décimal 4017
74C14	Inverseur hexadécimal Schmitt (Hex Schmitt−Trigger Inverter)
Mini-boutons-poussoirs tactiles x 4	momentané on (momentary on)
LDR : Photorésistance	Résistance d'environ 5 à 10 kΩ à la lumière et de 200 kΩ ou plus dans l'obscurité
Mini-haut-parleur	Haut-parleur de 8Ω
Buzzer	Buzzer actif fonctionnant avec une pile 9 V (comme un de 3V-24V de DAOKAI)
Composant Optionnel
Potentiomètre DIP	10K
Régulateur de Tentions	LM317 (régulateur de tension linéaire positif ajustable à trois broches)
Condensateur polarisé	1 µF
Résistance	330Ω
Fil de bricolage en aluminium	de 1,5 mm d'épaisseur
Une lumières LED 12 V d'éclairage intérieur pour camping-car

Avec tout votre matériel en main, commençons !

Comment construire les circuits présentés dans Mes premiers pas avec le Breadboard

Pour chaque circuit présenté dans Mes premiers pas avec le Breadboard, je fournis un schéma et une liste des composants.

Les schémas sont des dessins qui montrent comment connecter les composants pour construire un circuit électronique
(voir figure 1).

FIGURE 1

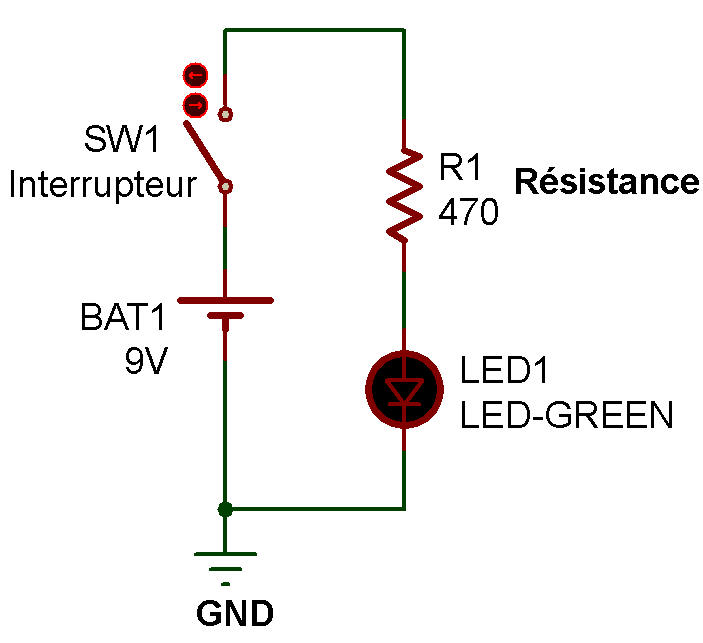

Ce schéma de circuit vous montre comment connecter une pile, une résistance et une LED.

La liste des composants indique les valeurs à utiliser : par exemple, une résistance de 470 Ω ou un condensateur de 10 µF.

Chaque composant est représenté par un symbole, relié par des lignes indiquant le schéma de connexion.

Avec un peu de pratique, vous apprendrez rapidement à distinguer les différents symboles.

Aspect des composants

Dans cette section, chaque composant est listé à côté du symbole utilisé dans Mes premiers pas avec le Breadboard.

Vous pourriez trouver des symboles différents pour un même composant dans d’autres livres ou ressources d’électronique, mais dans cette section, ils seront uniformes.

Batterie
Ground (Masse)		Relié au pôle négatif de la pile.
VCC ou VDD		Relié au pôle positif de la pile.
Fils pour Breadboard
Fil de bricolage en aluminium
Interrupteur DIP
résistance
Potentiomètre DIP
Condensateur non polarisé
Condensateur polarisé
Diode électroluminescente LED (DEL)
Résistance dépendante de la lumière (LDR)

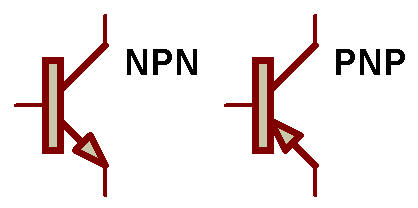

Transistor
Bouton-poussoir (interrupteur) Pushbutton (switch)
Haut-parleur
Buzzer

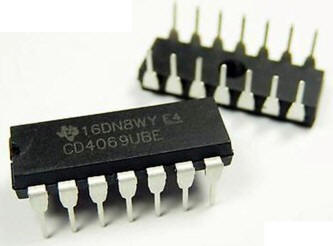

Circuit intégré
555
74C14 Notez que certains circuits intégrés, tels que l'inverseur suivant, utilisent un symbole qui représente leur fonction au lieu du symbole en forme de boîte.

Montage de circuits sur un breadboard (plaque d'essai)

Un breadboard est un outil très simple pour monter un circuit.

Comme il n'est pas nécessaire de souder (il suffit d'insérer les composants), vous pouvez facilement les réutiliser pour d'autres montages.

La plupart des breadboards comportent deux zones pour les composants et deux zones pour l'alimentation.

Ces quatre zones sont représentées sur la figure 2.

FIGURE 2
Plaque d'essai typique avec zones étiquetées

Les cinq trous de chaque rangée d'une zone de composants (identifiés par un chiffre) sont reliés par des pistes métalliques à l'intérieur de la plaque.

Les rangées de la zone de composants de gauche ne sont pas reliées à celles de la zone de composants de droite.

Les fils d'un composant sont appelés ses broches.

Pour connecter deux composants, insérez leurs broches sur la même rangée d'une des zones de composants.

Si vous ne pouvez pas les connecter sur la même rangée, vous pouvez utiliser un fil de connexion pour relier deux rangées.

Sur la figure 3, la broche inférieure de la résistance et la broche supérieure de la LED sont connectées sur la rangée 7.

FIGURE 3
Connexion d'une résistance et d'une LED

La broche supérieure de la résistance et la broche inférieure de la LED ne partagent aucune rangée avec un autre composant ; elles ne sont donc connectées à rien.

Dans les zones d'alimentation, les orifices sont connectés par colonnes.

Ainsi, si vous connectez la borne positive (ou plus) de votre batterie à l'orifice en haut à gauche de la zone d'alimentation de gauche, tous les orifices situés en haut de cette colonne, jusqu'en bas, seront connectés à la borne positive de votre batterie.

REMARQUE

Sur les grandes breadboard, les zones d'alimentation sont parfois divisées en quatre zones :

en haut à droite, en haut à gauche, en bas à droite et en bas à gauche.
