Projet 14 : Radio et amplificateur

Projet 14 : Radio et amplificateur

Voir Projet 1 pour les composantes nécessaires pour Mes seconds pas en Électronique.

Voir aussi :

Vous aimez écouter de la musique ?

Ce projet vous permet de construire un récepteur radio avec seulement quatre composants, et un amplificateur audio avec quelques autres pour écouter le signal radio AM sur un haut-parleur.

Ensuite, si vous le souhaitez, vous pouvez utiliser un casque audio bon marché et le connecter à l'entrée de votre amplificateur.

Vous pourrez ainsi écouter de la musique depuis votre appareil iOS ou tout autre lecteur MP3.

Qu'est-ce que la radio ?

Cette section vous aide à comprendre le fonctionnement du projet que vous allez réaliser.

Cette compréhension n'est pas indispensable pour la réalisation du projet ; vous pouvez donc passer directement à la section suivante si vous le souhaitez.

Scientifiquement parlant, la radio est la transmission d'un certain type d'énergie électromagnétique à travers l'air.

L'énergie électromagnétique est une énergie rayonnée (c'est-à-dire émise) par un objet et qui se propage sous forme d'ondes, à l'instar du son.

Les rayons X, les micro-ondes, la lumière visible et les ultraviolets (responsables des coups de soleil) sont d'autres exemples d'énergie électromagnétique.

Une des différences entre les rayons X, les micro-ondes, la lumière et les ondes radio réside dans la longueur d'onde de leurs ondes.

Imaginez que vous jetiez une pierre dans un lac calme.

Lorsque la pierre touche l'eau, celle-ci se met à onduler, créant ainsi de petites vagues qui se propagent en un cercle concentrique autour du point d'impact.

La distance entre les crêtes de deux vagues voisines correspond à la longueur d'onde de la vague.

Les différentes formes d'énergie électromagnétique sont émises à différentes longueurs d'onde, ce qui nous permet de les distinguer.

La fréquence de l'énergie électromagnétique est étroitement liée à sa longueur d'onde.

La fréquence mesure le nombre d'ondes complètes (aller-retour) qui traversent un point donné de l'espace chaque seconde.

Plus la longueur d'onde est grande, plus la fréquence est basse, et inversement.

Les stations de radio commerciales sont généralement identifiées par leur fréquence d'émission.

Par exemple, 1010 WINS est une station de radio AM de New York.

Le « 1010 » dans son nom fait référence à 1010 kilohertz (kHz),

la fréquence à laquelle les ondes radio sont émises par l'antenne de la station.

Une autre station de radio new-yorkaise, 95.5 WPLJ, est une station FM qui émet à 95,5 mégahertz (MHz).

Le spectre des radiofréquences (RF), c'est-à-dire la gamme de fréquences, s'étend de 3 kHz à 300 GHz (gigahertz) et est utilisé pour la télévision, les ondes courtes, la téléphonie mobile, le GPS et d'autres types de transmissions, en plus des émissions des stations de radio.

Chaque station de radio AM émet sur une fréquence comprise entre 535 kHz et 1700 kHz, et chaque station de radio FM émet sur une fréquence comprise entre 87,5 MHz et 108 MHz.

Les émetteurs radio transmettent des informations, qu'il s'agisse de musique ou de parole, par le biais d'ondes RF en modifiant la structure de ces ondes en fonction du signal électrique représentant la musique ou la parole.

Ce processus est appelé modulation.

Les ondes RF sont les porteuses du signal (par exemple, la musique).

À la réception, un récepteur radio démodule les ondes RF, séparant ainsi le signal de la porteuse.

Le signal peut ensuite être amplifié par un circuit électronique et diffusé par un haut-parleur ou un casque.

Bien que ce processus de transmission et de réception radio puisse paraître complexe, la construction d'un récepteur radio basique est relativement simple. Planifiez votre mission

Dans ce projet, votre tâche consiste à capter un signal radio, à l'amplifier et à le diffuser sur un haut-parleur.

Assez simple, non ?

Si une station de radio AM suffisamment puissante se trouve à proximité, vous devriez pouvoir détecter et amplifier un signal.

Si vous habitez loin d'une station de radio, il se peut que vous ne captiez aucun signal.

Essayez tout de même !

Sinon, passez au plan B.

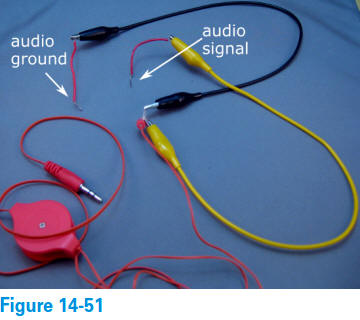

Le plan B consiste à construire l'amplificateur audio et à réaliser l'étape optionnelle à la fin du projet :

découper l'écouteur d'un casque bon marché et utiliser les fils pour connecter le son d'un iPod, d'un iPhone ou d'un autre lecteur de musique à votre amplificateur.

Pour capter un signal radio, il vous faut :

Une antenne pour capter l’énergie électromagnétique ambiante.

Dans ce projet, l’antenne est simplement un long fil relié à un objet métallique de grande taille, comme une boîte de conserve ou les rayons d’une roue de vélo.

Un tuner pour sélectionner une fréquence radio.

Ce tuner est composé d’une inductance (une simple bobine de fil) et d’un condensateur variable (un condensateur dont la capacité peut être ajustée).

La section suivante vous explique comment fabriquer votre propre inductance et votre propre condensateur variable.

Un détecteur d’ondes radio pour extraire le signal (musique ou émission) de la fréquence sélectionnée.

Ce détecteur est une diode au germanium.

Pour amplifier le signal, vous pouvez utiliser un circuit intégré spécial, l’amplificateur de puissance audio LM386, ainsi que quelques résistances, des condensateurs et une pile.

Enfin, il vous faut un haut-parleur pour écouter le signal amplifié.

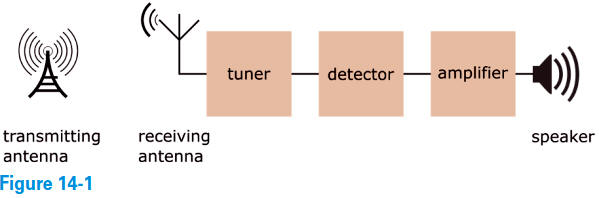

La figure 14-1 présente le schéma fonctionnel de votre montage.

Un tuner fait maison

Dans cette section, vous allez fabriquer votre propre inductance et votre propre condensateur variable.

Ces composants fonctionnent ensemble pour accorder une fréquence spécifique.

Voici le matériel nécessaire :

Une bobine de fil magnétique de calibre 24 (15 mètres minimum)

Le fil magnétique est un fil de cuivre recouvert d'une très fine couche d'émail isolant (voir figure 14-2).

Ne vous fiez pas à son apparence : il ne s'agit pas de fil de cuivre nu, même s'il est aussi brillant que du métal.

Deux fils conducteurs de 30 cm

Un rouleau de papier toilette vide

Un rouleau d'essuie-tout vide

Un petit morceau de papier de verre à grain moyen ou gros (40 à 80)

Du papier aluminium

Une feuille de papier blanc (type papier d'imprimante)

Du ruban adhésif transparent (type ruban d'emballage cadeau)

Fabriquer un inducteur

Pour fabriquer votre inducteur, il vous faut simplement le rouleau de papier toilette, le fil magnétique, le papier de verre, du ruban adhésif et beaucoup de patience.

Suivez ces étapes :

1. Commencez à environ 2,5 cm d'une extrémité du rouleau de papier toilette.

2. Maintenez le fil magnétique contre le rouleau de papier toilette avec votre pouce, en laissant environ 25 cm de fil magnétique libre. (Voir figure 14-3.)

3. Enroulez le fil magnétique autour du rouleau, en le maintenant en place avec votre pouce et en comptant le nombre de tours. (Voir figure 14-4.)

Assurez-vous que chaque tour de fil repose à plat contre le rouleau de papier toilette et soit aussi près que possible des tours précédents. Évitez de plier le fil ou de superposer les tours.

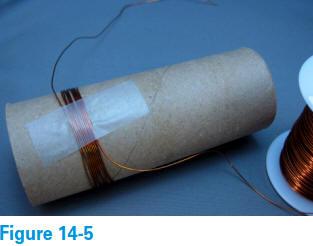

4. Après avoir enroulé 5 à 10 tours de fil, utilisez du ruban adhésif pour fixer le fil contre le rouleau de papier toilette.
(Voir figure 14-5.)

5. Continuez à enrouler le fil, comme indiqué sur la figure 14-6, jusqu'à avoir compté 100 tours.

Il peut être nécessaire d'ajuster périodiquement le fil pour s'assurer que les spires sont bien serrées, sans chevauchement ni nœud.

6. Fixez les 100 spires de fil contre le rouleau de papier toilette à l'aide de ruban adhésif.

7. Coupez l'extrémité du fil à environ 25 cm après la dernière spire.

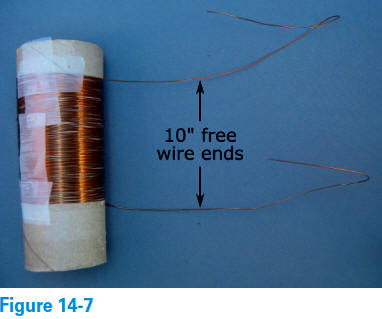

Vous devriez avoir environ 25 cm de fil libre à chaque extrémité des 100 spires.
(Voir figure 14-7.)

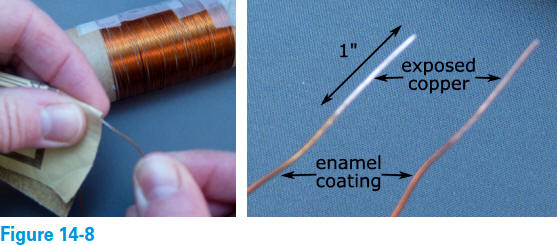

8. Poncez environ 2,5 cm de la couche d'émail à chaque extrémité de votre bobine.

Pliez votre papier de verre sur une extrémité du fil et frottez-le d'avant en arrière en le pressant contre le fil, jusqu'à ce que le cuivre sous l'émail soit exposé.

Répétez l'opération pour l'autre extrémité du fil. (Voir figure 14-8.)

En exposant l'âme en cuivre à chaque extrémité du fil, vous pouvez connecter votre inductance à votre circuit.

En laissant l'émail sur le reste du fil, vous empêchez les spires de se court-circuiter.

Cette simple bobine de fil joue un rôle important dans le réglage de votre radio.

Fabriquer un condensateur variable

L'autre composant de votre tuner radio est un condensateur variable.

Prenez un rouleau d'essuie-tout, du papier aluminium, du papier, deux fils conducteurs de 30 cm et du ruban adhésif.

Suivez ensuite ces étapes pour fabriquer votre condensateur variable :

1. Découpez soigneusement deux morceaux de papier aluminium d'environ 14 cm sur 16,5 cm chacun. (Voir figure 14-9.)

La feuille d'aluminium doit être aussi lisse que possible.

2. Fixez le côté de 14 cm (5 1/2 po) d'une feuille d'aluminium à une extrémité du rouleau d'essuie-tout, comme illustré à la figure 14-10.

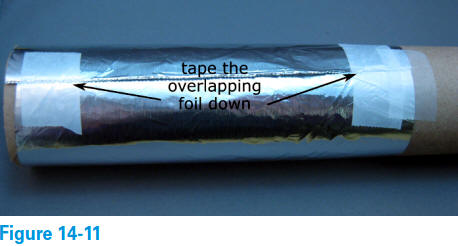

3. Enroulez le papier aluminium autour du rouleau d'essuie-tout et fixez l'extrémité libre avec du ruban adhésif.

Lissez le papier aluminium au fur et à mesure que vous l'enroulez. Les deux extrémités doivent se chevaucher.
(Voir figure 14-11.)

4. Découpez un morceau de papier uni de 14,6 x 15,2 cm (5 3/4 x 6 pouces).

5. Placez le deuxième morceau de papier aluminium sur le papier comme suit :

a. Sur trois côtés, assurez-vous que le papier reste visible sous le papier aluminium.

b. Sur le quatrième côté, assurez-vous que le papier aluminium dépasse du bord du papier d’environ 1,3 cm (1/2 pouce).

c. Fixez le papier aluminium au papier avec du ruban adhésif sur trois côtés.

d. Assurez-vous qu’une extrémité du papier aluminium dépasse du bord du papier.
(Voir figure 14-12.)

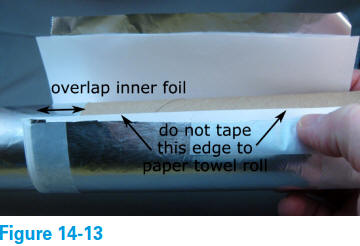

6. Enroulez le rouleau d'essuie-tout avec le papier aluminium :

a. Ne fixez pas le papier aluminium au rouleau avec du ruban adhésif.

Enroulez-le plutôt autour du rouleau de manière à ce qu'il recouvre la partie intérieure du rouleau. (Voir figure 14-13.)

b. Laissez le papier aluminium légèrement lâche afin de pouvoir le faire glisser le long du rouleau.

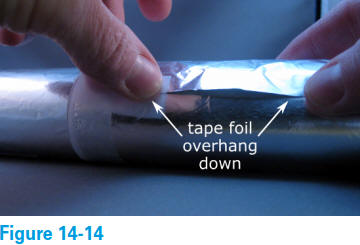

c. Fixez le bord du papier aluminium qui dépasse avec du ruban adhésif. (Voir figure 14-14.)

Assurez-vous de pouvoir faire glisser l'ensemble papier-aluminium de haut en bas, mais veillez à ne pas trop le faire glisser.

S'il dépasse la feuille intérieure, vous risquez de la déchirer en faisant glisser l'ensemble dans l'autre sens.

Les deux couches de papier-aluminium doivent toujours se chevaucher légèrement.

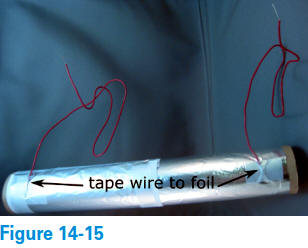

7. Fixez des fils de connexion aux deux extrémités du condensateur variable, comme illustré sur la figure 14-15
(mes fils de connexion sont repliés pour tenir sur la photo).

a. Fixez l'extrémité dénudée d'un fil de connexion de 30 cm à une extrémité du condensateur, de sorte que le fil nu soit en contact avec la feuille métallique.

b. Fixez l'extrémité dénudée d'un autre fil de connexion de 30 cm à l'autre extrémité du condensateur.

Ensemble, votre inductance et votre condensateur variable joueront le rôle de l'accordeur dans votre circuit radio.

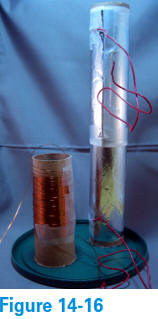

Vous pouvez coller votre inductance et votre condensateur variable à chaud sur un morceau de carton ou un grand couvercle en plastique pour faciliter leur manipulation lors de la construction de votre circuit amplificateur radio. (Voir figure 14-16.)

Découvrez votre détecteur de signal radio

La diode au germanium 1N34A illustrée à la figure 14-17 sert de détecteur dans votre récepteur radio.

Comme toutes les diodes, la 1N34A ne laisse passer le courant que dans un seul sens (de l'anode à la cathode) et nécessite une certaine tension pour conduire le courant.

Fabriquée en germanium, cette diode nécessite une tension inférieure à celle des diodes en silicium utilisées dans le projet 13.

Le faible signal radio oscille autour de 0 volt.

La diode 1N34A bloque la partie basse de chaque oscillation, car le courant ne circule que dans un seul sens.

Ainsi, lorsque le signal radio traverse la diode, seule la partie haute parvient à destination.

Cette partie du signal véhicule les informations importantes (parole ou musique) transmises par la station de radio.

L'amplificateur audio LM386

La figure 14-18 présente un circuit intégré à 8 broches appelé LM386, un amplificateur de puissance audio basse tension.

Ressemble-t-il au circuit intégré 555 utilisé dans les projets 8-13 ?

Bien que ces deux puces se ressemblent, leur fonctionnement est différent.

Le LM386 amplifie les signaux audio (c'est-à-dire le son).

Pour utiliser le LM386, connectez un signal audio entre ses broches d'entrée (broches 2 et 3), alimentez-le avec une batterie entre les broches 4 et 6, et connectez quelques résistances et condensateurs aux autres broches.

Résultat : un signal d'entrée amplifié à la sortie (broche 5).

En connectant un haut-parleur à la sortie, vous pouvez entendre le son amplifié.

C'est aussi simple que cela.

Dans ce projet, vous utiliserez le LM386 pour amplifier votre signal radio et ainsi pouvoir l'écouter.

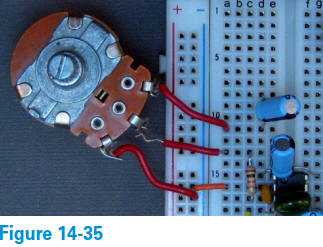

Ajoutez également un potentiomètre près de l'entrée du circuit intégré pour le contrôle du volume.

Composants nécessaires

Rassemblez tous les composants de la liste suivante :

Un breadboard, entièrement nue

Pile 9 V avec clip

Un interrupteur unipolaire à deux positions (SPDT)

Condensateur variable fait maison (avec fils)

Inductance faite maison

Un circuit intégré amplificateur de puissance audio LM386

Une diode au germanium 1N34A

Condensateurs :

• Un condensateur disque céramique de 0,047 µF (non polarisé)

• Un condensateur disque céramique de 2 200 pF (non polarisé)

• Un condensateur film de 0,1 µF (non polarisé)

• Deux condensateurs électrolytiques de 10 µF (polarisés)

• Un condensateur électrolytique de 220 µF (polarisé)

Une résistance de 10 Ω

Une résistance de 10 kΩ

Un potentiomètre de 100 kΩ (de préférence DIP audio ou logarithmique, mais un potentiomètre linéaire convient également) avec trois fils

Un haut-parleur de 8 Ω, ainsi que les éléments suivants :

• Deux fils rigides de calibre 22 (environ 5 cm) avec extrémités dénudées

• Deux mini-pinces crocodiles isolées Fils de connexion de 5/16 pouce (minimum)

Un fil de connexion de 3/8 pouce (minimum)

Un fil de connexion de 6 pouces

Deux longs fils (environ 5 pieds) avec extrémités dénudées

Un câble de connexion de 14 pouces avec pinces crocodiles

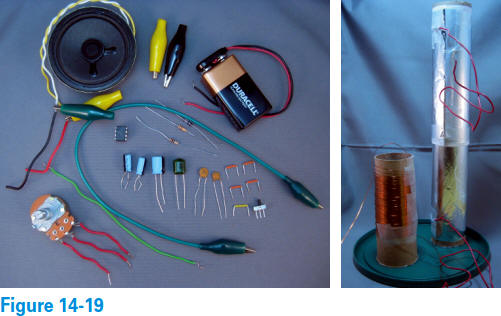

La figure 14-19 montre toutes les pièces à l'exception de la plaque d'essai et des fils de connexion de 5 pieds de long.

Une fois tous vos composants réunis, vous serez prêt à construire votre radio et son amplificateur.

Commencez par monter l'amplificateur sur une plaque d'essai sans soudure.

Ensuite, connectez l'antenne, le tuner et le détecteur à l'entrée de l'amplificateur.

Choisissez un espace de travail adapté.

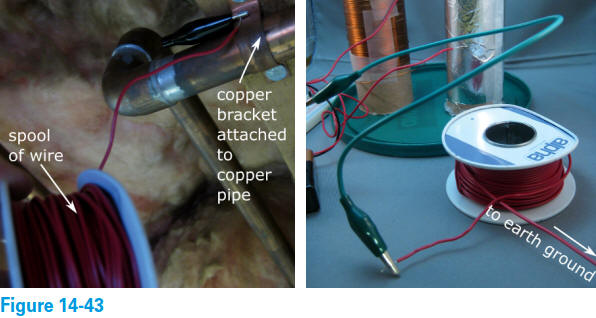

Pour que votre récepteur radio fonctionne, votre circuit doit être relié à la terre.

Il est donc conseillé de le construire à environ 1,5 mètre d'une prise de terre.

Certains objets de votre maison, comme les radiateurs métalliques, les robinets métalliques et les tuyaux en cuivre, sont électriquement reliés à la terre extérieure.

Ces objets servent de prises de terre.

Mon espace de travail se trouve dans une pièce non aménagée de mon sous-sol.

Des tuyaux en cuivre courent au plafond, maintenus en place par des supports en cuivre.

Je peux facilement fixer une pince crocodile à l'un de ces supports et l'utiliser pour connecter un fil à mon circuit.

Construisez votre amplificateur

Suivez ces étapes pour construire votre circuit d'amplificateur audio :

1. Ajoutez un interrupteur d'alimentation à votre breadboard
(voir figure 14-20).

Pour ce projet, connectez uniquement la borne positive de la batterie à l'interrupteur d'alimentation.

N'utilisez pas le rail d'alimentation négatif pour connecter la borne négative de la batterie en raison de la sensibilité du circuit. (Vous connecterez les deux bornes de la batterie au circuit ultérieurement.)

a. Commencez avec une plaque d'essai sans soudure complètement nue.

b. Insérez un interrupteur SPDT dans les trous 2h, 3h et 4h de la plaque d'essai.

c. Insérez un fil de connexion de 8 mm (minimum) entre le trou 3j et le rail d'alimentation positif à droite de la rangée 3.

d. Éteignez l'interrupteur d'alimentation (glissière orientée vers la rangée 60).

2. Insérez la puce d'amplificateur audio LM386 dans le breadboard.

a. Orientez le circuit intégré LM386 de façon à ce que le repère d'horloge soit situé dans le coin supérieur gauche
(voir figure 14-21, à gauche).

b. Placez la puce sur les trous 15-18e (côté gauche) et 15-18f (côté droit), en alignant les broches d'angle comme suit :

broche 1 dans le trou 15e, broche 4 dans le trou 18e, broche 5 dans le trou 18f et broche 8 dans le trou 15f.

c. Appuyez doucement sur le corps de la puce jusqu'à ce que les broches soient bien insérées dans les trous de contact.
(Voir figure 14-21, à droite.)

3. Insérez un condensateur électrolytique de 10 μF dans le breadboard.

Coupez les pattes du condensateur à environ 16 mm (5/8 pouce).

Insérez ensuite la borne négative (repère « moins » ou bande noire) dans le trou 15g et la borne positive dans le trou 15d.
(Voir figure 14-22.)

En connectant ce condensateur entre les broches 1 et 8 du circuit intégré LM386, vous augmentez le gain de l'amplificateur de 20 à 200.

4. Insérez le condensateur disque céramique de 2200 pF dans le breadboard.

Coupez les pattes du condensateur à environ 6 mm (1/4 pouce).

Insérez ensuite une patte dans le trou 16d et l'autre dans le trou 17d. (Voir figure 14-23.)

5. Insérez un fil de connexion d'au moins 8 mm (5/16 pouce) dans le breadboard.

Branchez une extrémité du fil dans le trou 16a et l'autre extrémité sur le rail d'alimentation négatif situé à gauche de la rangée 16. (Voir le fil orange sur la figure 14-24.)

Ce rail d'alimentation négatif permet de connecter plusieurs points du circuit, mais ces points ne sont pas reliés à la batterie.

6. Insérez une résistance de 10 kΩ (marron-noir-orange) dans le breadboard.

Coupez les pattes de la résistance.

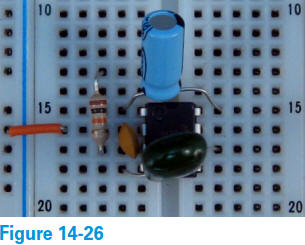

Branchez ensuite une extrémité de la résistance dans le trou 13c et l'autre extrémité dans le trou 17c. (Voir figure 14-25.)

7. Insérez un condensateur à film de 0,1 μF dans le breadboard.

Coupez les pattes du condensateur à environ 16 mm (5/8 pouce). Branchez ensuite une extrémité dans le trou 18d et l'autre dans le trou 17g. (Voir figure 14-26.)

8. Insérez un fil de connexion d'au moins 9,5 mm (3/8 pouce) dans le breadboard.

Branchez une extrémité dans le trou 18c et l'autre dans le trou 22c.

(Voir figure 14-27.)

9. Insérez un fil de connexion d'au moins 8 mm (5/16 pouce) dans le breadboard.

Branchez une extrémité du fil dans le trou 22a et l'autre extrémité sur le rail d'alimentation négatif situé à gauche de la rangée 22. (Voir le fil orange inférieur sur la figure 14-28.)

10. Insérez le condensateur céramique disque de 0,047 μF dans le breadboard.

Coupez les pattes du condensateur à environ 10 mm (3/8 pouce).

Branchez ensuite une extrémité dans le trou 22e et l'autre extrémité dans le trou 22f. (Voir figure 14-29.)

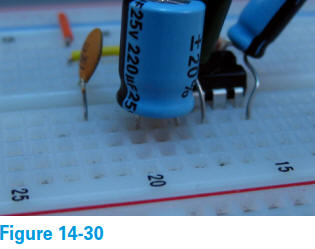

11. Insérez un condensateur électrolytique de 220 μF dans le breadboard

Coupez les pattes du condensateur à environ 1,6 cm (5/8 pouce).

Connectez ensuite la borne négative (repéré par le signe moins ou la bande noire) dans le trou 20g et la borne positive dans le trou 18g. (Voir figure 14-30.)

12. Insérez une résistance de 10 Ω (marron-noir-noir) dans le breadboard.

Coupez les pattes de la résistance. Branchez ensuite une extrémité de la résistance dans le trou 18i et l'autre extrémité dans le trou 22i. (Voir figure 14-31.)

13. Insérez un fil de connexion d'au moins 8 mm (5/16 pouce) dans le breadboard.

Branchez une extrémité du fil dans le trou 17j et l'autre extrémité sur le rail d'alimentation positif situé à droite de la rangée 17. (Voir le fil orange à droite sur la figure 14-32.)

14. Insérez un condensateur électrolytique de 10 μF dans le breadboard.

Coupez les pattes du condensateur à environ 12 mm (1/2 pouce).

Branchez ensuite la borne négative (repère « moins » ou bande noire) dans le trou 11d et la borne positive dans le trou 8d.
(Voir figure 14-33.)

15. Insérez le potentiomètre de 100 kΩ dans le breadboard.

Pour ce projet, vous utiliserez les deux extrémités et la prise centrale du potentiomètre.

Si vous n'avez pas de potentiomètre DIP, assurez-vous donc de connecter des fils aux trois bornes.

Essayez de les faire assez courts, environ 4 cm (1,5 pouce) ou même 2,5 cm (1 pouce et demi). (Voir figure 14-34.)

Reportez-vous au projet 8 pour plus de détails sur les potentiomètres et la connexion des fils.

Ce potentiomètre vous permettra de contrôler le volume de votre amplificateur audio.

Connectez la borne 3 (droite) dans le trou 11a, la borne 2 (centrale) dans le trou 13a et la borne 1 (gauche) à la borne d'alimentation négative située à gauche de la rangée 17. (Voir figure 14-35.)

16. Insérez le haut-parleur dans le breadboard.

Branchez l'un des fils (au choix) dans le trou 22d et l'autre dans le trou 20j. (Voir figure 14-36.)

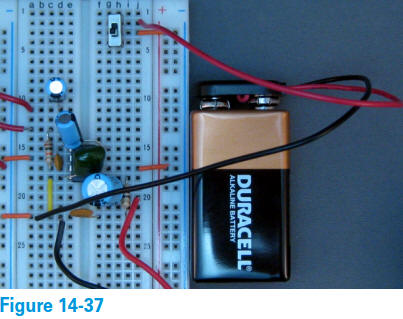

17. Connectez la pile 9 V à la plaque d'essai.

Vérifiez que l'interrupteur est en position arrêt (glisser vers la rangée 60).

Branchez ensuite le fil positif de la pile dans le trou 2j et le fil négatif dans le trou 22b. (Voir figure 14-37.)

Le circuit que vous venez de construire est un amplificateur audio prêt à recevoir un signal d'entrée.

Avant de continuer, veuillez vérifier toutes vos connexions.

Assurez-vous que la puce LM386 et les trois condensateurs électrolytiques sont correctement orientés.

Vérifiez que les fils du potentiomètre font bien contact avec les bornes du potentiomètre et que les fils du haut-parleur, connectés à votre plaque d'essai, sont solidement reliés aux fils du haut-parleur à l'aide de pinces crocodiles.

Vérifiez également les connexions de la batterie.

L'étape suivante consiste à connecter la radio à l'entrée de votre amplificateur.

Si vous préférez ne pas construire la radio mais souhaitez essayer de connecter votre lecteur de musique à votre amplificateur audio, vous pouvez passer directement à la section « Connexion à un casque », plus loin dans ce projet.

Connexion de la radio

La radio se compose de votre inductance, de votre condensateur variable, de la diode au germanium 1N34A, d'une antenne filaire de 1,5 mètre et d'un fil de 1,5 mètre relié à la terre.

Vous aurez également besoin de deux pinces crocodiles et d'un câble à pinces crocodiles.

Le câblage de ces composants est un peu complexe, mais avec précaution et si un émetteur AM se trouve à portée, vous devriez pouvoir entendre le signal.

Suivez ces étapes pour brancher la radio :

1. Insérez la diode au germanium 1N34A dans la plaque d'essai.

Coupez les pattes de la diode.

Branchez ensuite la cathode (côté rayé noir) dans le trou 8e et l'anode (côté non marqué) dans le trou 4e.
(Voir figure 14-38.)

2. Insérez une extrémité de l'inductance dans la plaque d'essai.

Branchez l'une des pattes de l'inductance (n'importe laquelle) dans le trou 4a. (Voir figure 14-39.)

3. Insérez une extrémité du condensateur variable dans la plaque d'essai.

Branchez l'une des pattes (n'importe laquelle) dans le trou 4b. (Voir figure 14-40.)

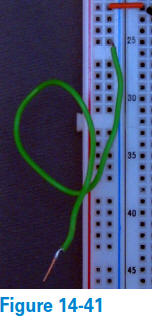

4. Insérez une extrémité d'un fil de connexion d'au moins 12,5 cm dans la plaque d'essai.

Branchez une extrémité du fil sur le rail d'alimentation négatif à gauche de la rangée 25. (Voir figure 14-41.)

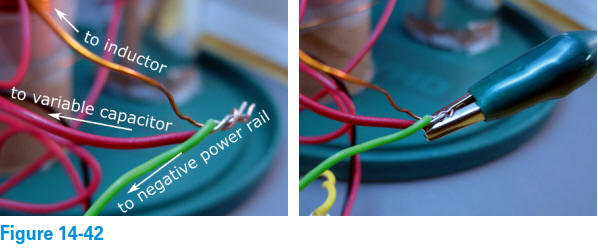

5. Utilisez un câble de connexion à pince crocodile pour relier trois fils.

a. Torsadez ensemble les trois fils suivants : l’extrémité libre du câble de connexion de 12,5 cm inséré à l’étape précédente, le fil libre du condensateur variable et le fil libre de l’inductance. (Voir figure 14-42, à gauche.)

b. Utilisez la pince crocodile à une extrémité du câble de connexion pour maintenir fermement les trois fils torsadés ensemble. (Voir figure 14-42, à droite.)

6. Raccordez votre circuit à la terre.

Utilisez un fil long (au moins 1,5 mètre) ou une bobine de fil, dont vous aurez dénudé 1,25 à 2,5 cm d'isolant à chaque extrémité.

Fixez une extrémité à un tuyau de cuivre, un robinet métallique ou une ailette de radiateur métallique de votre maison, à l'aide d'une pince crocodile. Ces objets étant reliés électriquement à la terre, ils vous permettent d'effectuer le raccordement à la terre.

La figure 14-43, à gauche, illustre un côté de mon raccordement à la terre.

J'ai utilisé une pince crocodile pour connecter une extrémité dénudée d'une bobine de fil isolé de calibre 22 à un support en cuivre maintenant un tuyau de cuivre en place au plafond de mon atelier au sous-sol.

Connectez l'autre extrémité dénudée du long fil (ou de la bobine de fil) à l'autre extrémité du câble crocodile utilisé à l'étape précédente pour maintenir les trois fils torsadés ensemble. (Voir figure 14-43, à droite.)

7. Connectez une antenne à votre plaque d'essai.

Insérez une extrémité dénudée d'un fil de 1,5 m (ou plus) dans le trou 4c.

Utilisez une pince crocodile pour connecter l'autre extrémité à un objet métallique de grande taille (mais non relié à la terre).

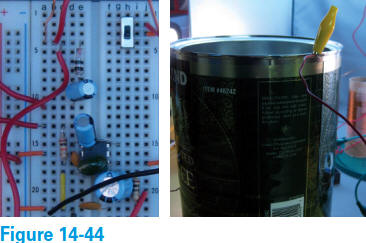

J'ai utilisé une grande boîte de conserve en métal. (Voir figure 14-44.)

Les rayons d'un vélo, une grande casserole jetable en aluminium ou une lampe métallique débranchée peuvent également faire l'affaire.

Placez l'objet métallique de façon à ce que l'antenne soit bien tendue, sans être trop serrée.

Vérifiez soigneusement toutes vos connexions.

Une fois la vérification terminée, vous pourrez allumer votre radio.

Utilisation de votre radio

Allumez l'interrupteur.

Si vous n'entendez rien, essayez de régler le condensateur variable en faisant glisser la partie mobile en papier aluminium le long du rouleau de papier essuie-tout.

Attention à ne pas trop la déplacer pour ne pas déchirer le papier aluminium.

Si le signal radio AM est suffisamment puissant dans votre région, vous devriez pouvoir le capter.

Si vous ne captez toujours pas de signal, tenez l'extrémité de l'antenne avec les doigts d'une main et tendez l'autre bras sans rien toucher.

Votre corps agira comme un prolongement de l'antenne, ce qui pourrait suffire à capter un signal radio.

Si vous captez un signal, tournez le bouton du potentiomètre pour régler le volume.

Tourner le bouton vers la gauche diminue le volume ; le tourner vers la droite l'augmente.

Essayez de régler votre condensateur variable pour tenter de capter une autre station de radio. J

'en capte deux en AM, mais j'habite près d'une grande ville, donc ma région en compte beaucoup.

Toujours rien ?

Vérifiez à nouveau toutes vos connexions, y compris les fils scotchés au condensateur variable.

Si vous ne captez toujours aucun signal, passez à la section suivante, qui vous explique comment déconnecter la partie radio de votre circuit et connecter un casque audio modifié à l'entrée de votre circuit afin de pouvoir écouter de la musique via votre amplificateur audio.

Utiliser un casque audio

Votre amplificateur audio peut amplifier un signal radio ou un signal audio provenant d'une autre source.

En coupant l'écouteur d'un casque bon marché, vous pouvez connecter votre iPhone, iPod ou autre lecteur de musique à votre amplificateur et écouter de la musique via votre enceinte 8 Ω.

Matériel nécessaire

Voici le matériel nécessaire (voir figure 14-45) :

Un casque audio 3,5 mm bon marché

Deux câbles de connexion de 5 cm

Deux câbles de connexion de 35 cm avec pinces crocodiles

Un petit morceau (environ 5 cm²) de papier de verre à grain fin à moyen (100-180).

Vous aurez également besoin d'une pince coupante ou d'une pince à dénuder.

Une loupe peut aussi s'avérer utile (elle m'a été indispensable).

Modifier le casque

C'est facile (et amusant) de couper l'écouteur d'un casque.

La difficulté principale du piratage d'écouteurs réside dans l'identification et la préparation des deux paires de fils (signal audio et masse) qui y mènent.

Vous connecterez ensuite ces fils à l'entrée de votre amplificateur audio.

Voici comment modifier vos écouteurs :

1. Coupez l’un des écouteurs.

Utilisez une pince coupante pour sectionner le fil relié à l’un des écouteurs, comme illustré sur la figure 14-46.

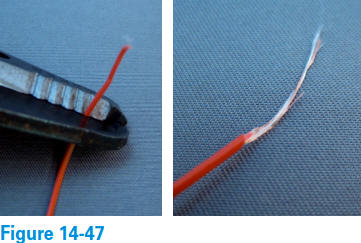

2. Dénudez soigneusement environ 2,5 cm d’isolant du fil des écouteurs.

Utilisez une pince à dénuder, mais veillez à ne pas couper les fils sous l’isolant. (Voir figure 14-47.)

Si vous coupez accidentellement les fils (ce qui arrive facilement), dénudez simplement 2,5 cm d'isolant supplémentaire.
(J'ai dû le faire deux ou trois fois.)

3. Identifiez les fils de signal audio et de masse.

Cela peut paraître surprenant, mais il y a deux paires de fils distinctes sous l'isolant.

Le câblage des prises audio peut varier considérablement selon le fabricant.

Si vous voyez un fil de cuivre multibrins nu, il s'agit du fil de masse.

Le fil de signal audio est isolé, mais l'isolant peut être une simple couche d'émail (comme le fil magnétique utilisé précédemment pour fabriquer l'inductance).

L'isolant est coloré (souvent rouge, blanc ou bleu).

La figure 14-48 illustre l'aspect des fils de mon casque audio.

J'ai utilisé une loupe pour distinguer le fil de terre en cuivre multibrins des fils de signal émaillés rouges.

Mes fils comportent également de fins brins de nylon blanc qui soutiennent les fils audio fragiles.

4. Retirez environ 6 mm d'isolant (ou d'émail) du fil de signal.

Si votre fil de signal est isolé par du caoutchouc, utilisez une pince à dénuder pour couper délicatement l'isolant.

Si votre fil de signal est émaillé, comme le mien, poncez légèrement l'émail des fils multibrins à l'aide d'un papier de verre fin.

J'ai posé mon fil sur une table, je l'ai maintenu en place avec mon doigt et j'ai frotté doucement le papier de verre dessus, toujours dans le même sens. (Voir figure 14-49.)

Il est difficile d'enlever l'émail sans casser une partie ou la totalité des fils.

Prenez votre temps, soyez patient et poncez les fils très délicatement.

Il n'est pas nécessaire d'enlever l'émail de toute la section de fil de signal.

Il suffit d'exposer une partie du fil de cuivre à l'intérieur, puis (dans une étape ultérieure) d'ajuster la connexion entre ce fil de signal et une pince crocodile jusqu'à ce que vous entendiez un son provenant de votre amplificateur.

5. Fixez des câbles de connexion à pinces crocodiles à chaque paire de fils audio, en repérant bien le fil de signal et la masse.
(Voir figure 14-50.)

a. Fixez une pince crocodile à l'extrémité d'un câble de connexion de 35 cm (14 pouces) au(x) fil(s) de masse audio.

Coupez également quelques brins de nylon blanc.

b. Fixez une pince crocodile à l'extrémité d'un autre câble de connexion de 35 cm (14 pouces) au(x) fil(s) de signal audio.

Ce câble est différent de celui utilisé pour la connexion à la masse audio.

6. Fixez des câbles de connexion de 5 cm (2 pouces) aux pinces crocodiles situées aux autres extrémités des câbles de connexion.

Votre casque modifié devrait ressembler à celui illustré sur la figure 14-51.

Retirez les entrées radio.

Si vous avez construit la radio, vous devez retirer ses composants avant de connecter les entrées audio de votre casque à votre amplificateur.

Voici comment procéder :

1. Retirez la connexion de terre (rail d’alimentation négatif à gauche de la rangée 25).

2. Retirez la diode au germanium 1N34A (trous 4e et 8e).

3. Retirez la patte de l'inductance (trou 4a), la patte du condensateur variable (trou 4b) et l'entrée d'antenne (trou 4c).

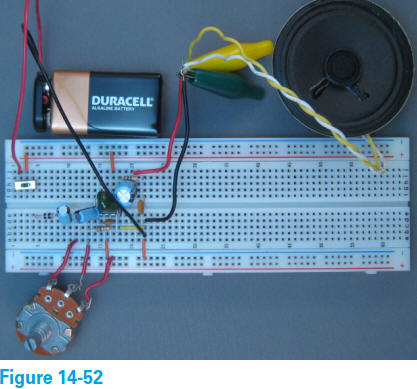

La figure 14-52 représente l'amplificateur audio sans aucune entrée audio.

Connectez vos entrées audio à votre amplificateur.

La connexion de vos entrées casque à votre amplificateur est simple.

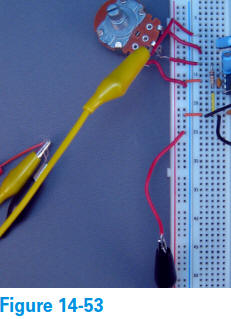

Suivez ces étapes (voir figure 14-53) :

1. Connectez le fil du signal audio à l’orifice 8a.

2. Connectez le fil de masse audio à la borne négative d’alimentation située à gauche.

J’ai utilisé l’orifice à gauche de la rangée 25.

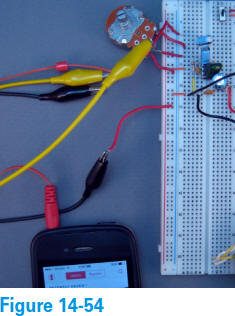

Branchez votre lecteur de musique à votre amplificateur.

Connectez la prise audio 3,5 mm à votre iPod, iPhone ou autre lecteur de musique et allumez l'interrupteur d'alimentation de votre plaque d'essai. (Voir figure 14-54.)

Entendez-vous de la musique ?

Si ce n'est pas le cas, essayez d'augmenter le volume de votre lecteur de musique, de votre amplificateur audio (potentiomètre) ou des deux.

Si vous n'entendez toujours aucun son, essayez de manipuler les pinces crocodiles connectées aux fils du casque pour améliorer le contact électrique entre les pinces et les fils audio.

Si cela ne fonctionne pas, vous devrez peut-être retravailler ces petits fils audio.

Ajouter un sélecteur

Si vous avez réussi à connecter la radio et le casque audio, vous pouvez connecter les deux entrées à un sélecteur afin de pouvoir choisir entre les deux sans avoir à recâbler votre amplificateur.

Vous devez ajouter un interrupteur SPDT, déplacer le fil d'entrée audio du casque et reconnecter votre radio.

Suivez ces étapes pour ajouter un sélecteur :

1. Éteignez l'interrupteur d'alimentation.

2. Déplacez le câble du signal d'entrée audio du casque du trou 8a vers le trou 9a. (Voir figure 14-55.)

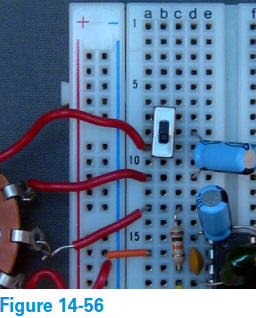

3. Insérez l'interrupteur SPDT dans les trous 7b, 8b et 9b. (Voir figure 14-56.)

4. Insérez l'anode de la diode au germanium 1N34A dans l'orifice 3e et la cathode (repérée par des rayures noires) dans l'orifice 7e. (Voir figure 14-57.)

5. Branchez la borne de terre de la radio sur le rail d'alimentation négatif situé à gauche.

J'ai utilisé l'orifice à gauche de la rangée 30. (Voir figure 14-58.)

6. Reconnectez les extrémités libres de l'inductance (trou 3a), du condensateur variable (trou 3b) et de l'antenne (trou 3c).
(Voir figure 14-59.)

Vérifiez tous vos branchements. Mettez ensuite l'appareil sous tension.

Le commutateur SPDT que vous venez d'ajouter permet de sélectionner le signal d'entrée (radio ou lecteur de musique) connecté à votre amplificateur audio.

Essayez de déplacer le curseur du commutateur SPDT pour choisir entre les deux entrées.

Si vous parvenez à basculer entre la radio et le lecteur de musique, bravo !
